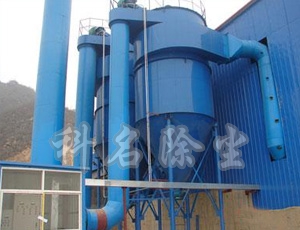

沖天爐除塵器系統由：旋風除塵器 多管水冷卻除塵器 布袋除塵器 引風機構成。其工作原理為：沖天爐煙氣在引風機負壓的作用下,入旋風除塵器,煙氣中的較大顆粒在自身重力的作用下,降落并從其底部排至集塵斗內,然后含有中小顆粒的煙氣進入多管水冷卻除塵器,使沖天爐的高溫煙氣降至200℃以下,并除去煙氣中的中小顆粒,未除去的粉塵再進入布袋除塵器,經過濾袋并吸附在濾袋的外表面上,然后分倉將吸附在濾袋外表面的粉塵振打至除灰系統中排出, 后經過處理并達標的氣體穿過濾袋進入上部箱體經過煙囪排出。
沖天爐除塵設備主要由重力沉降室、低阻旋風除塵、文氏管、葉片旋流、填料過濾脫泥脫水除塵器、水膜除塵器、循環水系統及引風機等組成。煙氣由沉降室除去大顆粒焦碳末，再進入文氏管（文氏管管口裝有噴嘴，噴出霧狀水滴），在被加速流動的同時，廢氣及廢氣流中的粉塵與霧狀水滴充分接觸，至使粉塵被水滴俘獲，廢氣中的氣體也溶解于霧狀水滴中，水滴又彼此凝聚，重量增加，隨加速流動的氣流，在慣性作用下，沖入底部污水池中。另有部分未被截留下來的氣體及粉塵隨廢氣流經葉片旋流脫泥脫水凈化后再進入除塵器腔體，經過多次過濾和洗滌凈化，致使廢氣中的粉塵和氣體被去除，而潔凈的氣體被送入煙囪排入大氣中。
沖天爐布袋除塵器采用PLC全自動化控制，分室反吹，定時清灰，具有體積小，組合形式靈活，具有互換性，濾袋使用壽命長，運轉維修費用低， 換布袋方便，清灰機構運行，清灰效果優良等優點。沖天爐除塵設備系統主要由重力沉降室、高溫煙氣切斷閥、水冷多管旋風除塵器、水冷多管冷卻器、熱電偶、分室反吹布袋除塵器、調風閥、引風機、消音器、抽塵管道及煙囪和脫硫系統等組成。經此除塵設備后煙塵排放≤20 mg/Nm3（20~50mg/Nm3），除塵效率能達到，煙氣黑度(林格曼黑度)小于，SO2達到 排放標準，是沖天爐環保除塵設備的 。鑄造廠沖天爐布袋除塵器作為一種成熟的除塵設備已被廣泛的應用于各行各業,我們作為的沖天爐布袋除塵器設備制造商,吸收在沖天爐煙氣處理方面的經驗技術,針對沖天爐的煙氣的性,而不斷改進,使之 適合于沖天爐煙氣處理的新型布袋除塵器。
|
