電磁脈沖閥膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣通過節流孔進入后天室，此時后氣室壓力將膜片緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，電磁脈沖閥又處于“關閉”狀態。

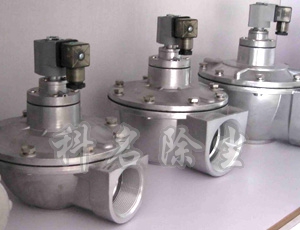

直角式電磁脈沖閥安裝說明
1、使用前注意檢查元件是否在運輸過程中損壞。
2、安裝前應先通氣清理供氣管道內雜物。安裝時注意氣體流動方向及接管是否正確。
3、在安裝時所有的O型密封圈都要涂上合適的潤滑劑。
4、電磁脈沖閥線圈上共有三個插腳，并配有插頭，其中一個有""符號的為接地插腳，用戶可根據需要決定是否接地。
直角式電磁脈沖閥技術要求
1、電磁脈沖閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。
2、產品的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。
3、電磁脈沖閥應能承受0.8MPa的氣源壓力。
4、工作氣源壓力為0.1MPa時，即可使電磁脈沖閥關閉。
5、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。
6、在室溫為5度～35度，相對濕度不超過85%的條件下，電磁脈沖閥的電磁線圈對外殼能承受50Hz、250V的電壓，歷時1分鐘無擊穿現象。
7、在產品標稱氣源壓力狀態下，電磁脈沖閥的工作電壓為額定電壓的85%時，開啟響應時間應小于0.03s。
8、電磁脈沖閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。
9、在正常使用條件下，電磁脈沖閥膜片累計使用壽命應大于80萬次?！?/p>
|
